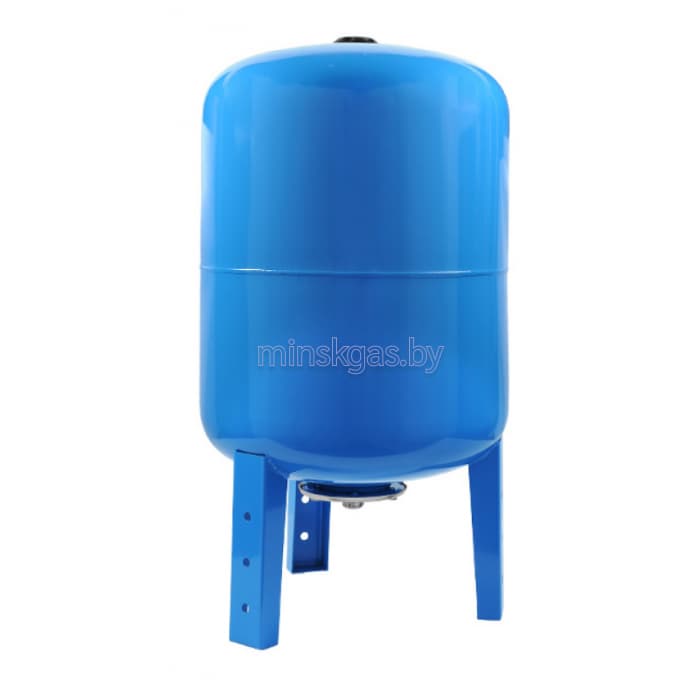

Гидроаккумулятор ГВ вертикальный объемом 100 литров из стали – это незаменимое оборудование для поддержания стабильного давления в системе водоснабжения. Они предотвращают гидравлические удары и обеспечивают запас воды, необходимый для эффективной работы системы.
Гидроаккумуляторы играют важную роль в автономном водоснабжении, помогая сократить количество включений и выключений насоса, что приводит к увеличению его срока службы. Система с гидроаккумулятором становится более эффективной и надежной.
Гидроаккумулятор предназначен для поддержания и плавного изменения давления жидкости в системе водоснабжения, он обеспечивает защиту системы от гидроударов, ограничивает количество включений насоса, при отключении электроэнергии накапливает и выдает под давлением некоторый запас воды. При использовании совместно с реле давления, позволяет создать автоматическую станцию на базе погружного или поверхностного насоса.

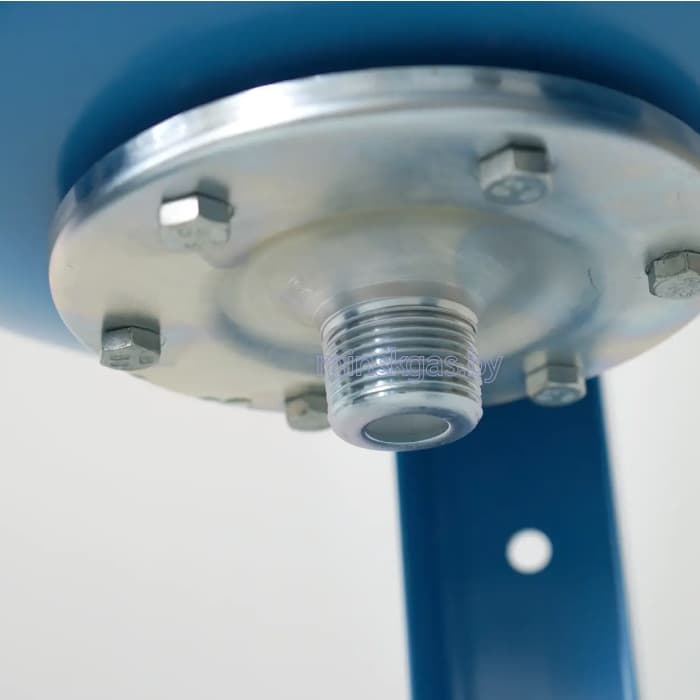

Гидроаккумулятор состоит из стальной емкости (бака) – (1), внутри которой находится резиновая мембрана (2). Внутренняя полость мембраны соединена с напорной магистралью через фланец (6), а в полость между внешней поверхностью мембраны и внутренней поверхностью емкости под давлением закачан воздух. Со стороны воздушной камеры на корпусе бака расположен
золотник (5), предназначенный для регулировки давления воздуха. В момент начала расхода воды, вода вытесняется из гидроаккумулятора под действием давления воздуха, до момента включения насоса, компенсирующего падение давления. Гидроаккумуляторы выпускаются двух типов – горизонтальные и вертикальные.
Горизонтальные гидроаккумуляторы оснащены площадкой для крепления насоса (4).
На гидроаккумуляторах, емкостью 24 л и выше имеются опорные ножки.
Техническое обслуживание . Не реже одного раза в месяц необходимо проверять
гидроаккумулятор на наличие следов коррозии на корпусе. При обнаружении очагов коррозии, необходимо выявить причину их возникновения и устранить.
Не реже одного раза в месяц необходимо проверять давление воздуха в гидроаккумуляторе при помощи автомобильного насоса с манометром, подключив его к золотнику (5).
Внимание! При этом необходимо отключить насос от электросети и слить воду из напорной магистрали и гидроаккумулятора.
Монтаж гидроаккумулятора следует производить только после окончания всех сварочных работ и удаления механических примесей из системы. Гидроаккумулятор должен быть смонтирован в доступном для обслуживания месте. На заводе-изготовителе в полость гидроаккумулятора закачивается воздух под давлением около 1,5 бар. Перед началом установки гидроаккумулятора в систему водоснабжения, необходимо проверить давление воздуха. При необходимости величину давления воздуха можно скорректировать в соответствии с параметрами конкретной системы водоснабжения. Давление воздуха должно быть на 10% меньше, чем давление включения насоса (нижний порог срабатывания реле давления).
Регулировка давления воздуха осуществляется при помощи ниппеля (5), установленного на корпусе бака, путем подкачки или выпуска воздуха при отсутствии воды в гидроаккумуляторе. Для подкачки воздуха используйте компрессор, либо автомобильный насос.
Внимание! Работоспособность гидроаккумулятора, состояние мембраны зависят от параметров настройки реле давления и давления воздуха. Использование гидроаккумулятора не по назначению, самостоятельное изменение порогов срабатывания реле давления и других
параметров, а также утечка воздуха из бака могут привести к разрыву мембраны. Регулировать параметры системы водоснабжения должны только специалисты, имеющие соответствующую квалификацию.
Не допускается эксплуатация гидроаккумулятора при отрицательных температурах окружающей среды!
