Корректор объема газа ЕК270 предназначен для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям (давление газа – 760 мм. рт .ст., температура газа +20 °С) путем вычисления коэффициента сжимаемости газа по ГОСТ 30319.2 и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введенных параметров газа. Дополнительно корректор ЕК270 комплектуется преобразователем перепада давления для измерения перепада давления на счетчике газа и преобразователем температуры окружающей среды. Наличие высокочастотного входа позволяет корректору ЕК270 точно вычислять мгновенный расход газа.

Конструкция:

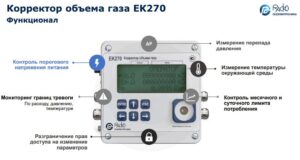

Корпус корректора разработан с учетом требований, предъявляемых к промышленным установкам. Надежный металлический корпус обеспечивает простоту подключения вторичных устройств и допускает установку корректора на турбинный или ротационный счетчик газа, а так же на стену. Интегрированный в корпус корректора или вынесенный преобразователь абсолютного давления, не требует дополнительной настройки на месте эксплуатации. Четырехстрочный буквенно-цифровой дисплей с крупными символами, в совокупности с шестикнопочной клавиатурой, обеспечивают удобный для восприятия интерфейс оператора. Оптический интерфейс передачи данных, расположенный на лицевой панели, позволяет производить настройку корректора и считывание архивов без коммутации соединительных кабелей.

Выполняемые функции:
•Измерение значений давления и температуры газа, рабочего объема со счетчиков газа;
•Вычисление коэффициента сжимаемости газа и коэффициента коррекции в соответствие с ГОСТ 30319.2-96;
•Вычисление приведённого к стандартным условиям расхода и объёма газа;
•Измерение значения перепада давления на счетчике (опционально, при подключении внешнего преобразователя перепада давления);
•Измерение значения температуры окружающей среды (опционально, при подключении 2-го преобразователя температуры);
•Измерение мгновенного расхода газа (опционально, при подключении ВЧ или СЧ датчиков в составе комплексов СГ-ЭК);
•Работа по подстановочным значениям давления, температуры и расхода газа при нарушении установленных пределов тревоги;
•Формирование архива по рабочему и стандартному объему, давлению, температуре газа, коэффициенту сжимаемости и фактору сжимаемости за последние 9 месяцев при измерительном периоде 60 минут. При измерении значений перепада давления на счетчике и температуры окружающей среды архив дополняется этими значениями;
•Формирование суточного архива за последние 2 года;
•Отображение на большом дисплее (4 строки х 20 символов) текущих измеряемых и рассчитываемых параметров, настроек и данных архива;
•Формирование журнала событий (событие, вызвавшее запись в журнал, время, дата). Максимальное число записей в журнале событий – 500;
•Формирование журнала изменений (изменение параметров газа, подстановочных значений и т.д., дата, время). Максимальное число записей – 200;
•Интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса;
•Изменение параметров газа дистанционно с помощью программного обеспечения или с помощью SMS сообщений;
•Установка во взрывоопасной зоне, маркировка взрывозащищенности 1Ex ib IIB T4;
•Автономная работа от 2-х встроенных элементов питания в течение 5-ти лет. При установке 2 х дополнительных элементов питания срок автономной работы увеличивается. Замена элементов питания без потери данных;
•Передача данных в системы сбора данных (протоколы ГОСТ Р МЭК 611007 и Modbus; интерфейсы оптический и RS232/RS485). Совместимость с ЕК260 по дополнительному оборудованию и программному обеспечению.
•Поверка корректора ЕК270 проводится комплектно со всеми преобразователями 1 раз в 5 лет.
Основные технические характеристики

Корпус Алюминиевый сплав, промышленное исполнение
Размеры Высота 200 мм, ширина 200 мм, глубина 102 мм
Вес Не более 2,8 кг.
Класс защиты IP 65.
Окружающая среда -40°С до +60°С
Питание 2 литиевых элемента питания (срок службы > 5 лет при стандартном режиме эксплуатации) Срок службы может быть увеличен с помощью установки двух дополнительных элементов питания. Может быть подключено внешнее питание. Элементы питания могут быть заменены без нарушения калибровочной пломбы.
Клавиатура 6-ти кнопочная плёночная клавиатура.
Дисплей 4-х строчный 20-ти символьный дисплей.
Калибровочный замок Находится внутри корректора, пломбируется навесной пломбой.
Цифровые входы 2 цифровых входа для подключения НЧ, СЧ и ВЧ датчиков.1 цифровой вход для подключения сигнальных сообщений (например, статусные состояния, синхронизация времени и т.д.).
Преобразователь давления газа Встроенный в корпус корректора или выносной до 100м. (штуцер М12 ´ 0,5). Диапазоны давлений от 0,8 до 70 бар (от 0,08 – до 7 МПа).
Преобразователь перепада давления на счетчике Внешний преобразователь, устанавливается на корпус корректора вместе с вентильным блоком. Диапазоны измерения перепада давления: 0 – 1 кПа, 0 – 1,6 кПа, 0 – 2,5 кПа, 0 – 4 кПа, 0 – 6,3 кПа, 0 – 10 кПа, 0 – 16 кПа, 0 – 25 кПа, 40 кПа.
Преобразователь температуры газа в трубопроводе Тип Pt500 (500П). Длина 50 мм Æ 4 мм, длина кабеля 1 м (стандартно).Диапазон измеряемой температуры от -30°С до 60°С.
Преобразователь температуры окружающей среды Типа Pt500 (500П). Устанавливается в корпусе корректора или снаружи по требованию заказчика.
Относительная погрешность измерения давления  0,4%
Относительная погрешность измерения температуры 0,1
Приведенная погрешность измерения перепада давления 0,1%
Дополнительная температурная погрешность измерения перепада давления 0,1% на каждые 10°С
Относительная погрешность вычисления стандартного объема газа (с учетом погрешностей измерения давления и температуры) 0,5%
Коэффициент сжимаемости Вычисление в соответствие с ГОСТ Р 30319.2-96 или программируемый как константа.
Сигнальный выход 2 цифровых выхода, программируемых для
–     вывода импульсов (счётчики объёма);
–     вывод сообщений тревога/предупреждение.
Интерфейс Оптический интерфейс в соответствие с IEC 61107Внутренний программно переключаемый интерфейс RS232 / RS485 для стационарного подключения
