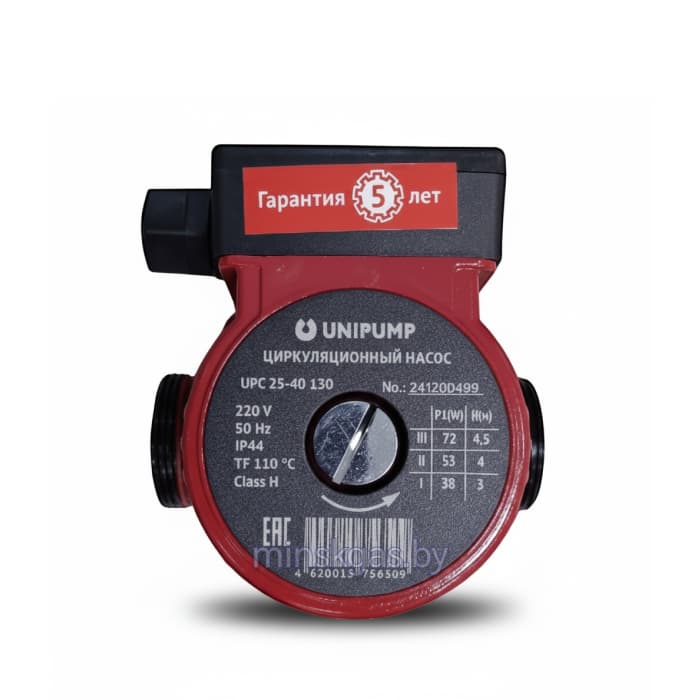

Циркуляционные насосы серии UPC — с «мокрым» ротором предназначены для перекачивания рабочих жидкостей в системах отопления при стабильном или слабом напоре. Циркуляционный насос Unipump UPС 25-40 130 предназначен для работы в отопительных системах, системах охлаждения, а также кондиционирования воздуха.
Корпус выполнен из чугуна, что увеличивает рабочий ресурс устройства.
С помощью механического трехпозиционного переключателя можно регулировать мощность.
Преимущества UNIPUMP UPC 25-40 130:
- Двигатель с термозащитой
- Три мощности (38/53/72 Вт)
- Не требует технического обслуживания
- Низкий уровень энергопотребления
UPC – циркуляционный насос с «мокрым» ротором и чугунным корпусом для систем отопления
|
|
|
Сила тока,А / Мощность,Вт |
| модель |
Монтажная длинна (мм) |
Присоединительный размер резьба нар |
1-я ступень |
2-я ступень |
3-я ступень |
| UPC25*40-130 |
130 |
1 1/2″ |
0,17/38 |
0,23/53 |
0,31/72 |
| UPC25*40-180 |
180 |
1 1/2″ |
0,17/38 |
0,23/53 |
0,31/0,72 |
| UPC25*60-130 |
130 |
1 1/2″ |
0,20/46 |
0,29/67 |
0,40/93 |
| UPC25*60-180 |
180 |
1 1/2″ |
0,20/46 |
0,29/67 |
0,40/93 |
Минимальное давление на входе насоса: 50 град-0,05 бар,90 град-0,3 бар, 110 град- 1,0 бар
Особенности:
- однофазный электродвигатель, ротор охлаждается перекачиваемой жидкостью;
- три режима мощности (3-х скоростной переключатель)*;
- монтажная длина: 130
- материал корпуса насоса – чугун;
- тип присоединения – резьбовое;
- поставляется с монтажным резьбовым комплектом.
Монтаж насоса.
Насос монтируется непосредственно в циркуляционный трубопровод.
Внимание!!! Монтаж насоса производить только после окончания всех сварочных работ и промывки трубопроводов,загрязнения могут привезти к выходу насоса из строя. На входе в насос устанавливается фильтр диаметром не менее 25 мм. Насос рекомендуется монтировать в хорошо доступном месте, чтобы в дальнейшем можно было легко провести его проверку или замену. Рекомендуется установить запорные краны до и после насоса для удобства демонтажа или при необходимости его замены,ремонта или технического обслуживания. Запорные краны должны быть смонтированы так,чтобы в случае протечки, вода не попадала на электродвигатель и клеммную колодку насоса. Стрелка на корпусе насоса указывает направление протекания рабочей жидкости. Клеммная коробка в положении 3-9-12 часов. При необходимости можно повернуть корпус двигателя.Внимание при повороте корпуса двигателя не повредите плоскую уплотнительную прокладку.
